[Algorithm] ICP (Iterative Closest Point)

본문을 통해 ICP 적용분야 및 알고리즘 흐름에 대한 간략한 내용을 다뤄보려고 한다.

ICP

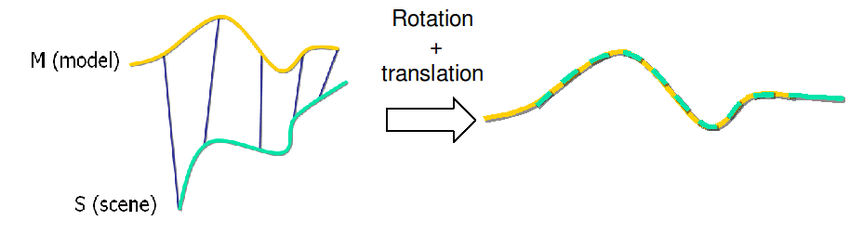

• ICP란 Iteratvie Closest Point의 줄임말로, 서로 다른 두 개 점군의 정합(Registration)과정을 통해 변환행렬(Transform)을 구하는 대표적인 알고리즘이다.
• 알고리즘의 핵심은 Nearest Neighborhood 알고리즘을 통해 가장 근접한 점군(closest point)을 매칭하고, Leaset Squares Method를 이용하여 정합오차(registration error)를 최소화하는 transform을 구하게 됩니다.
• Iterative(Least Square Method) + Closest Point(Nearest Neighborhood)여서 이름이 ICP가 아닐까 싶네요ㅎㅎ

적용 분야

• Visual SLAM, LiDAR SLAM에서 많이 사용되는 알고리즘이다.
• SLAM의 Loop Closure 노드에서 폐쇄루트가 감지되면 전역적으로 그래프 최적화 알고리즘에도 적용 될 수 있다.
• Localization 분야에서, ICP를 통해 LaserOdometry를 구할 수도 있으며, 기존 wheel odometry에서 생길 수 있는 wheel slippage 현상을 ICP를 통해 보정하는데에도 사용 할 수 있다.
• 개인적인 생각으로는 모바일 로봇의 Localization에서 만이 아닌 Humanoid, 혹은 Legged Robot의 Localization방법으로 ICP를 활용하는 것도 괜찮을 것 같다.

알고리즘 구현

ICP를 통해 구 점군간의 transform은 다음과 같은 단계로 이루어진다.

1. 두 Pointcloud의 point들 간의 matching을 결정한다.
2. 정합오차를 최소화하는 transform을 구하여 이전에 관측된 데이터를 transform 한다.

코드 분석

Clay Flannigan이 구현한 코드를 이용해 알고리즘을 분석해 본다.

def icp(A, B, init_pose=None, max_iterations=20, tolerance=0.001):

    assert A.shape == B.shape

    m = A.shape[1]
    src = np.ones((m+1,A.shape[0]))
    dst = np.ones((m+1,B.shape[0]))
    src[:m,:] = np.copy(A.T)
    dst[:m,:] = np.copy(B.T)

    # apply the initial pose estimation
    if init_pose is not None:
        src = np.dot(init_pose, src)

    prev_error = 0

    for i in range(max_iterations):

        distances, indices = nearest_neighbor(src[:m,:].T, dst[:m,:].T)
        T,_,_ = best_fit_transform(src[:m,:].T, dst[:m,indices].T)
        src = np.dot(T, src)

        # check error
        mean_error = np.mean(distances)
        if np.abs(prev_error - mean_error) < tolerance:
            break
        prev_error = mean_error

    # calculate final transformation
    T,_,_ = best_fit_transform(A, src[:m,:].T)

    return T, distances,


def best_fit_transform(A, B):

    assert A.shape == B.shape

    m = A.shape[1]

    # translate points to their centroids
    centroid_A = np.mean(A, axis=0)
    centroid_B = np.mean(B, axis=0)
    AA = A - centroid_A
    BB = B - centroid_B

    # rotation matrix
    H = np.dot(AA.T, BB)
    U, S, Vt = np.linalg.svd(H)
    R = np.dot(Vt.T, U.T)

    # special reflection case
    if np.linalg.det(R) < 0:
       Vt[m-1,:] *= -1
       R = np.dot(Vt.T, U.T)

    # translation
    t = centroid_B.T - np.dot(R,centroid_A.T)

    # homogeneous transformation
    T = np.identity(m+1)
    T[:m, :m] = R
    T[:m, m] = t

    return T, R, t

알고리즘의 한계

• ICP는 모든 점군에 대해 게산하므로 계산속도에 대한 문제가 존재한다, 즉 실시간 처리가 불가능하다.
• 이를 해결하기 위해서는, 모든 점군에 대한 계산을 하는 것이 아닌, 특징되는 점군을 뽑아 처리 속도를 높이는 방법이 있다.
  1. ORB, SIFT, SURF와 같은 특징점을 추출하여 ICP에 적용한다.
  2. 혹은 RANSAC, NDT, Octree와 같은 방법들을 활용하는 방법이 있다.

마무리 내 생각

• 지금까지는 ICP를 사용한다고 했을 때, 단순 Localization에서의 기능적으로만 생각을 했었는데, 보다 포괄적으로 사용되는 알고리즘으로 SLAM분야에서는 어떻게 사용되는지에 대한 고찰을 가져보면 좋을 것 같다.

Ref

참고 : 이론

• https://define.tistory.com/entry/Iterative-Closest-Point
• http://daddynkidsmakers.blogspot.com/2021/09/icpiterative-closest-point.html
• https://ieeexplore.ieee.org/document/4767965

참고 : 예제 및 소스코드

• https://nbviewer.org/github/niosus/notebooks/blob/master/icp.ipynb
• https://github.com/ClayFlannigan/icp
• https://laempy.github.io/pyoints/tutorials/icp.html
• https://github.com/93won/2D_LiDAR_Odom_ICP
• https://github.com/leggedrobotics/icp_localization
